Casa Produtoscabo distribuidor de corrente blindadoCu XLPE 16mm da baixa tensão YJV22 cabo blindado de três núcleos

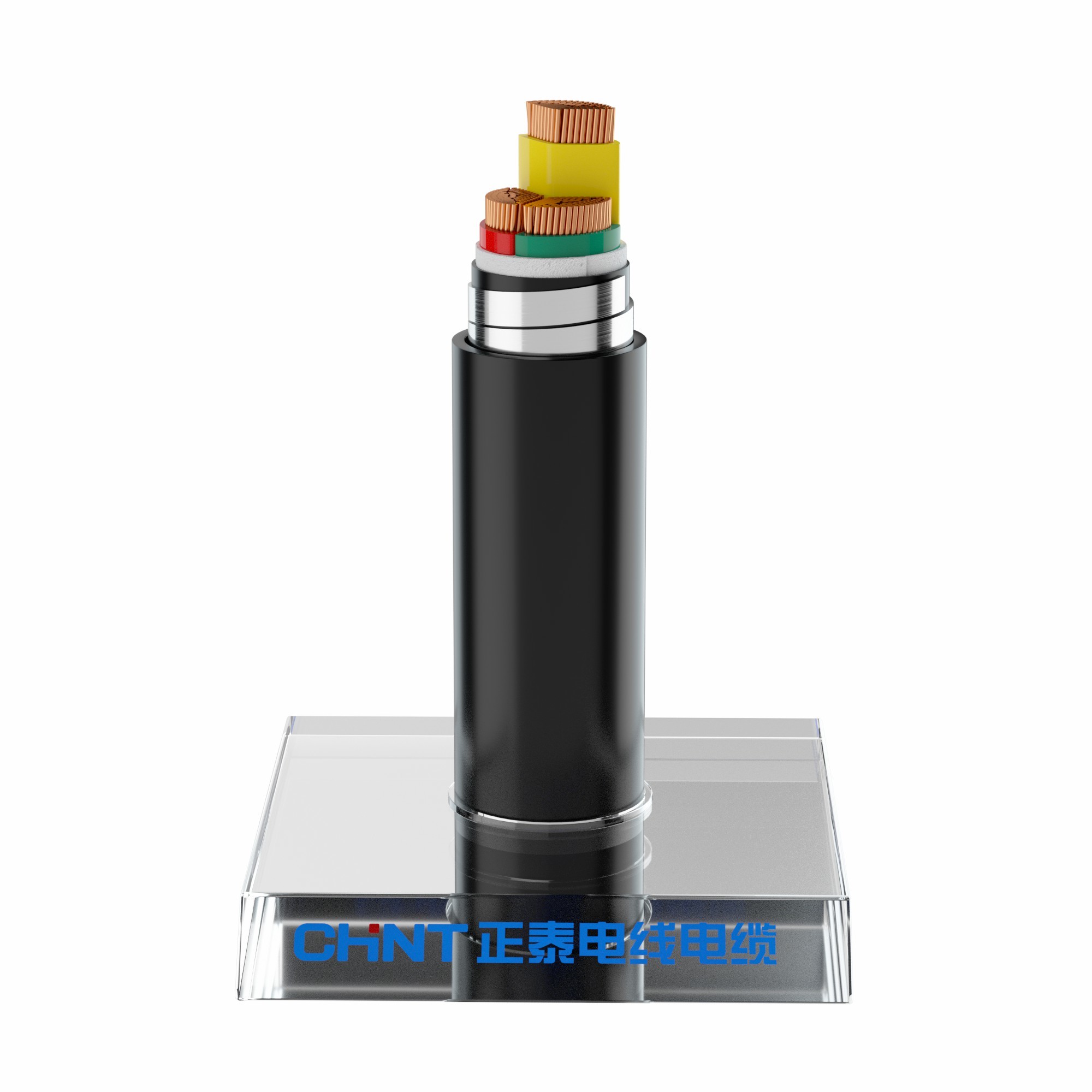

Cu XLPE 16mm da baixa tensão YJV22 cabo blindado de três núcleos

Low Voltage YJV22 Cu XLPE 16mm Three Core Armoured Cable
Low Voltage YJV22 Cu XLPE 16mm Three Core Armoured Cable
Informação Básica
Lugar de origem: CHINA
Marca: CHINT
Certificação: CCC/KEMA/SGS
Número do modelo: YJV22
Quantidade de ordem mínima: Negociável
Preço: negotiable
Detalhes da embalagem: cilindro de madeira/iorn
Habilidade da fonte: 500KM/Month
contacto
Nome: Cabo blindado de três núcleos Padrão: IEC60502-1
Bainha exterior: PVC/MDPE Tensão avaliado: 0.6/1kV
modelo: YJV22 Tamanho: 16mm
Destacar:

16mm cabo distribuidor de corrente de 3 núcleos

,

Cabo YJV22 blindado de aço

Cu XLPE 16mm da baixa tensão YJV22 cabo blindado de três núcleos



Estrutura blindada do cabo de três núcleos


Condutor: Cobre
Isolação: XLPE
Bainha interna: PVC
Armadura: Armadura do fio de aço
Bainha exterior: PVC



Construção blindada do cabo de três núcleos



Condutor: (Classe 1 ou 2) maestro contínuo ou encalhado de cobre recozido planície que cumpre com o IEC 60228

Isolação: isolação ligada transversal de 90°C XLPE que cumpre com o IEC 60502-1

Entrelinhar kejme'noykejme: Tipo ST2do PVC A IEC 60502, preto

Armadura: STA (armadura da Aço-fita)

Bainha: Tipo ST2do PVC A IEC 60502, preto



Aplicações

Colocando na sala, no túnel, na trincheira do cabo, e nas tubulações.



Dados técnicos

Tensão avaliado: 0.6/1kV

Temperatura máxima do condutor: sob o normal (90°C), emergência (130°C) ou procuram um caminho mais curto não mais de 5 s (250°C) circunstâncias.

Mínimo Ambiental Temp. 0°C, após a instalação e somente quando o cabo estiver em um de posição fixa

Raio de curvatura mínimo: cabo O.D de 20 x para cabos não-blindados do único-núcleo

cabo O.D de 15 x para cabos blindados do único-núcleo

cabo O.D de 15 x para cabos não-blindados do multi-núcleo

cabo O.D de 12 x para cabos blindados do multi-núcleo



Especificações técnicas



Nom. Seção transversal do condutor Não das costas/diâmetro. Do condutor Isolação Espessura da fita de aço Espessura da bainha Aproximadamente O.D. Aproximadamente. Máximo C.C. Resistência do condutor (℃ 20) C.A. da tensão dos testes Avaliação atual
Peso No ar (a) No solo (A)
1×10 7/1.33 0,7 0,2 1,8 11,8 265 1,83 3,5 77 94
1×16 7/1.67 0,7 0,2 1,8 12,8 338 1,15 3,5 100 120
1×25 7/2.10 0,9 0,2 1,8 14,5 458 0,727 3,5 130 155
1×35 7/2.48 0,9 0,2 1,8 15,6 571 0,524 3,5 160 185
1×50 10/2.56 1,0 0,2 1,8 16,8 712 0,387 3,5 195 220
1×70 14/2.56 1,1 0,2 1,8 18,7 940 0,268 3,5 245 270
1×95 19/2.56 1,1 0,2 1,8 20,3 1209 0,193 3,5 300 320
1×120 24/2.56 1,2 0,2 1,8 22,0 1465 0,153 3,5 349 365
1×150 30/2.56 1,4 0,2 1,8 23,8 1757 0,124 3,5 400 410
1×185 37/2.56 1,6 0,2 1,8 25,9 2157 0,0991 3,5 465 465
1×240 48/2.58 1,7 0,2 1,8 28,3 2732 0,0754 3,5 550 540
1×300 60/2.58 1,8 0,2 1,9 30,9 3344 0,0601 3,5 635 610
1×400 60/2.93 2,0 0,2 2 34,4 4260 0,047 3,5 745 695
1×500 60/3.33 2,2 0,5 2,2 39,6 5673 0,0366 3,5 860 780
1×630 60/3.76 2,4 0,5 2,3 44,0 7133 0,0283 3,5 990 880
2×1.5 1/1.38 0,7 0,2 1,8 12,3 230 12,1 3,5 20 31
2×2.5 1/1.76 0,7 0,2 1,8 13,1 266 7,56 3,5 27 41
2×4 1/2.23 0,7 0,2 1,8 14,0 316 4,61 3,5 35 53
2×6 1/2.74 0,7 0,2 1,8 15,0 378 3,08 3,5 45 66
2×10 7/1.33 0,7 0,2 1,8 17,5 516 1,83 3,5 63 90
2×16 7/1.67 0,7 0,2 1,8 19,5 672 1,15 3,5 84 117
2×25 7/2.10 0,9 0,2 1,8 22,9 937 0,727 3,5 113 151
2×35 7/2.48 0,9 0,2 1,8 25,2 1181 0,524 3,5 139 181
2×50 10/2.56 1,0 0,2 1,8 21,8 1281 0,387 3,5 161 210
2×70 14/2.56 1,1 0,2 1,9 24,8 1734 0,268 3,5 204 257
2×95 19/2.56 1,1 0,2 2 27,5 2278 0,193 3,5 252 310
2×120 24/2.56 1,2 0,5 2,2 31,3 3095 0,153 3,5 291 351
2×150 30/2.56 1,4 0,5 2,3 34,5 3730 0,124 3,5 333 393
2×185 37/2.56 1,6 0,5 2,5 38,2 4618 0,0991 3,5 385 445
2×240 48/2.56 1,7 0,5 2,6 42,2 5832 0,0754 3,5 457 516
2×300 60/2.56 1,8 0,5 2,8 46,3 7142 0,0601 3,5 527 583
3×1.5 1/1.38 0,7 0,2 1,8 12,7 256 12,1 3,5 20 31
3×2.5 1/1.76 0,7 0,2 1,8 13,5 302 7,56 3,5 27 41
3×4 1/2.23 0,7 0,2 1,8 14,6 367 4,61 3,5 35 53
3×6 1/2.74 0,7 0,2 1,8 15,7 449 3,08 3,5 45 66
3×10 7/1.33 0,7 0,2 1,8 18,4 627 1,83 3,5 63 90
3×16 7/1.67 0,7 0,2 1,8 20,5 838 1,15 3,5 84 117
3×25 7/2.10 0,9 0,2 1,8 24,2 1191 0,727 3,5 113 151
3×35 7/2.48 0,9 0,2 1,8 26,6 1528 0,524 3,5 139 181
3×50 10/2.56 1,0 0,2 1,9 25,5 1814 0,387 3,5 161 210
3×70 14/2.56 1,1 0,2 2 29,0 2474 0,268 3,5 204 257
3×95 19/2.56 1,1 0,5 2,1 33,5 3598 0,193 3,5 252 310
3×120 24/2.56 1,2 0,5 2,3 36,7 4386 0,153 3,5 291 351
3×150 30/2.56 1,4 0,5 2,4 40,7 5332 0,124 3,5 333 393
3×185 37/2.56 1,6 0,5 2,5 44,6 6562 0,0991 3,5 385 445
3×240 48/2.56 1,7 0,5 2,8 50,2 8414 0,0754 3,5 457 516
3×300 60/2.56 1,8 0,5 2,9 54,9 10306 0,0601 3,5 527 583
4×1.5 1/1.38 0,7 0,2 1,8 13,5 291 12,1 3,5 20 31
4×2.5 1/1.76 0,7 0,2 1,8 14,4 348 7,56 3,5 27 41
4×4 1/2.23 0,7 0,2 1,8 15,5 430 4,61 3,5 35 53
4×6 1/2.74 0,7 0,2 1,8 16,7 534 3,08 3,5 45 66
4×10 7/1.33 0,7 0,2 1,8 19,8 758 1,83 3,5 63 90
4×16 7/1.67 0,7 0,2 1,8 22,2 1027 1,15 3,5 84 117
4×25 7/2.10 0,9 0,2 1,8 26,3 1479 0,727 3,5 113 151
4×35 7/2.48 0,9 0,2 1,8 29,1 1914 0,524 3,5 139 181
4×50 10/2.56 1,0 0,2 2 28,4 2334 0,387 3,5 161 210
4×70 14/2.56 1,1 0,5 2,1 33,6 3518 0,268 3,5 204 257
4×95 19/2.56 1,1 0,5 2,3 37,9 4638 0,193 3,5 252 310
4×120 24/2.56 1,2 0,5 2,4 41,8 5701 0,153 3,5 291 351
4×150 30/2.56 1,4 0,5 2,6 46,0 6912 0,124 3,5 333 393
4×185 37/2.56 1,6 0,5 2,7 51,0 8562 0,0991 3,5 385 445
4×240 48/2.56 1,7 0,5 3 57,7 11052 0,0754 3,5 457 516
4×300 60/2.56 1,8 0,5 3,1 62,7 13479 0,0601 3,5 527 583
5×1.5 1/1.38 0,7 0,2 1,8 14,3 328 12,1 3,5 20 31
5×2.5 1/1.76 0,7 0,2 1,8 15,3 397 7,56 3,5 27 41
5×4 1/2.23 0,7 0,2 1,8 16,6 497 4,61 3,5 35 53
5×6 1/2.74 0,7 0,2 1,8 18,0 623 3,08 3,5 45 66
5×10 7/1.33 0,7 0,2 1,8 21,4 895 1,83 3,5 63 90
5×16 7/1.67 0,7 0,2 1,8 24,1 1225 1,15 3,5 84 117
5×25 7/2.10 0,9 0,2 1,8 28,7 1780 0,727 3,5 113 151
5×35 7/2.48 0,9 0,2 1,9 31,9 2329 0,524 3,5 139 181
5×50 19/1.86 1,0 0,2 2,1 31,9 2879 0,387 3,5 161 210
5×70 14/2.56 1,1 0,5 2,2 37,8 4327 0,268 3,5 204 257
5×95 19/2.56 1,1 0,5 2,4 42,8 5740 0,193 3,5 252 310
5×120 24/2.56 1,2 0,5 2,5 46,8 7027 0,153 3,5 291 351
5×150 30/2.56 1,4 0,5 2,7 52,1 8591 0,124 3,5 333 393
5×185 37/2.56 1,6 0,5 2,9 57,5 10636 0,0991 3,5 385 445
5×240 48/2.56 1,7 0,5 3,2 64,5 13651 0,0754 3,5 457 516
5×300 60/2.56 1,8 0,5 3,4 71,0 16764 0,0601 3,5 527 583
3×2.5+1×1.5 1/1.76 0,7 0,2 1,8 14,1 334 7,56 3,5 27 41
3×4+1×2.5 1/2.23 0,7 0,2 1,8 15,2 410 4,61 3,5 35 53
3×6+1×4 1/2.74 0,7 0,2 1,8 16,4 508 3,08 3,5 45 66
3×10+1×6 7/1.33 0,7 0,2 1,8 19,0 701 1,83 3,5 63 90
3×16+1×10 7/1.67 0,7 0,2 1,8 21,6 959 1,15 3,5 84 117
3×25+1×16 7/2.10 0,9 0,2 1,8 25,3 1365 0,727 3,5 113 151
3×35+1×16 7/2.48 0,9 0,2 1,8 27,4 1689 0,524 3,5 139 181
3×50+1×25 10/2.56 1,0 0,2 1,9 27,9 2115 0,387 3,5 161 210
3×70+1×35 14/2.56 1,1 0,2 2 32,1 2896 0,268 3,5 204 257
3×95+1×50 19/2.56 1,1 0,5 2,2 37,4 4213 0,193 3,5 252 310
3×120+1×70 24/2.56 1,2 0,5 2,3 41,4 5251 0,153 3,5 291 351
3×150+1×70 30/2.56 1,4 0,5 2,4 45,0 6175 0,124 3,5 333 393
3×185+1×95 37/2.56 1,6 0,5 2,6 50,0 7731 0,0991 3,5 385 445
3×240+1×120 48/2.56 1,7 0,5 2,8 56,0 9857 0,0754 3,5 457 516
3×300+1×150 60/2.56 1,8 0,5 3 61,3 12042 0,0601 3,5 527 583
3×2.5+2×1.5 1/1.76 0,7 0,2 1,8 14,9 369 7,56 3,5 27 41
3×4+2×2.5 1/2.23 0,7 0,2 1,8 16,1 457 4,61 3,5 35 53
3×6+2×4 1/2.74 0,7 0,2 1,8 17,4 573 3,08 3,5 45 66
3×10+2×6 7/1.33 0,7 0,2 1,8 20,0 785 1,83 3,5 63 90
3×16+2×10 7/1.67 0,7 0,2 1,8 23,0 1092 1,15 3,5 84 117
3×25+2×16 7/2.10 0,9 0,2 1,8 26,8 1556 0,727 3,5 113 151
3×35+2×16 7/2.48 0,9 0,2 1,8 28,7 1874 0,524 3,5 139 181
3×50+2×25 10/2.56 1,0 0,2 2 29,1 2384 0,387 3,5 161 210
3×70+2×35 14/2.56 1,1 0,5 2,1 34,4 3583 0,268 3,5 204 257
3×95+2×50 19/2.56 1,1 0,5 2,3 38,5 4692 0,193 3,5 252 310
3×120+2×70 24/2.56 1,2 0,5 2,4 42,5 5909 0,153 3,5 291 351
3×150+2×70 30/2.56 1,4 0,5 2,5 46,8 6889 0,124 3,5 333 393
3×185+2×95 37/2.56 1,6 0,5 2,7 52,5 8744 0,0991 3,5 385 445
3×240+2×120 48/2.56 1,7 0,5 2,9 58,5 11068 0,0754 3,5 457 516
3×300+2×150 60/2.56 1,8 0,5 3,1 64,5 13551 0,0601 3,5 527 583
4×2.5+1×1.5 1/1.76 0,7 0,2 1,8 15,1 383 7,56 3,5 27 41
4×4+1×2.5 1/2.23 0,7 0,2 1,8 16,4 477 4,61 3,5 35 53
4×6+1×4 1/2.74 0,7 0,2 1,8 17,7 598 3,08 3,5 45 66
4×10+1×6 7/1.33 0,7 0,2 1,8 20,7 839 1,83 3,5 63 90
4×16+1×10 7/1.67 0,7 0,2 1,8 23,5 1159 1,15 3,5 84 117
4×25+1×16 7/2.10 0,9 0,2 1,8 27,7 1667 0,727 3,5 113 151
4×35+1×16 7/2.48 0,9 0,2 1,9 30,4 2107 0,524 3,5 139 181
4×50+1×25 10/2.56 1,0 0,2 2 29,5 2590 0,387 3,5 161 210
4×70+1×35 14/2.56 1,1 0,5 2,2 35,0 3900 0,268 3,5 204 257
4×95+1×50 19/2.56 1,1 0,5 2,3 39,3 5144 0,193 3,5 252 310
4×120+1×70 24/2.56 1,2 0,5 2,5 43,2 6386 0,153 3,5 291 351
4×150+1×70 30/2.56 1,4 0,5 2,6 48,3 7683 0,124 3,5 333 393
4×185+1×95 37/2.56 1,6 0,5 2,8 53,2 9566 0,0991 3,5 385 445
4×240+1×120 48/2.56 1,7 0,5 3 59,7 12219 0,0754 3,5 457 516
4×300+1×150 60/2.56 1,8 0,5 3,3 65,6 14985 0,0601 3,5 527 583



Conselho pedindo

Tensão avaliado

Padrão da aplicação: IEC/BS/UL/GB

Número de núcleos

Tamanho & construção do condutor

Tipo de isolação

Blindado ou unarmored. Se armadura, o tipo da armadura & material

A exigência da bainha

Comprimento da exigência do cabo & da embalagem

A outra exigência





EMBALAGEM E TRANSPORTE

Todo o cabo para exportar bem é embalado e protegido pelo cilindro de madeira ou pelo cilindro de madeira e de aço.

O material de embalagem é dependido do peso e do tamanho do cabo.

A boa informação, a informação da fabricação, e a informação do cliente são imprimidas firmemente em cada tamanho do cilindro.



Após os cilindros de cabo bem embalados enviados ao porto marítimo, são carregados no recipiente de 20 FT ou no recipiente de 40 FT. Todo o cilindro de cabo é fixado firmemente pela correia de segurança para se certificar, nenhum movimento durante o frete de mar.

O tamanho do recipiente é escolhido de acordo com o peso de bens carregados total ou conforme a exigência do cliente.
